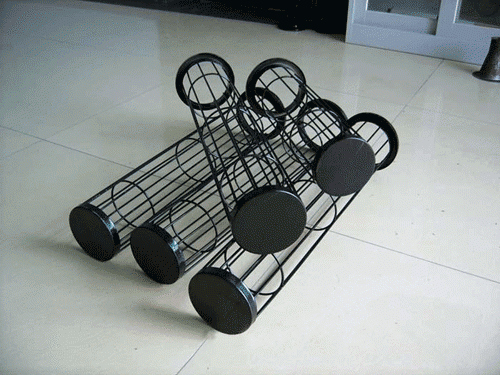

有機(jī)硅除塵骨架的制作和噴塑除塵骨架的制作流程相同，只是在烘干過程中比噴塑除塵骨架的溫度和時(shí)間要高，在除塵器骨架外表噴涂的粉末為有機(jī)硅粉。有機(jī)硅粉在自然環(huán)境下的使用壽數(shù)可達(dá)幾十年，經(jīng)有機(jī)硅處理的除塵骨架具有好的耐熱性和耐低溫外，還具有優(yōu)異的拒水性，可延長除塵骨架的使用壽數(shù)，帶來有機(jī)硅_的優(yōu)異性能。
有機(jī)硅除塵骨架具有很好的耐溫度高、防腐性。有機(jī)硅除塵骨架使用溫度可在280℃左右的工礦環(huán)境使用，瞬間使用溫度可達(dá)300℃。在一些特定環(huán)境可代替不銹鋼除塵骨架，下降企業(yè)的制作成本。
有機(jī)硅除塵骨架在除塵布袋上起支撐作用，除塵骨架的質(zhì)量嚴(yán)重影響著除塵布袋的壽數(shù)，有機(jī)硅骨架耐腐，潤滑度高，能對除塵布袋起維護(hù)作用，防止外表銹蝕與濾袋黏結(jié)，同時(shí)換袋順利，還減少了換袋進(jìn)程中對除塵布袋的損壞。有機(jī)硅除塵骨架適用于各種溫度高，腐蝕等環(huán)境，如廢物焚燒，然煤電廠等。
有機(jī)硅除塵骨架的生產(chǎn)過程：
1.將已加工好的袋籠浸入除油槽15分鐘，意圖是除掉袋籠外表的油污。
2.從除油槽中取出袋籠放入清洗槽進(jìn)行浸泡清洗，意圖是除掉袋籠上的除油劑。
3.從清洗槽取出袋籠放入除銹槽進(jìn)行除銹處理，意圖是除掉袋籠上的金屬氧化層，增強(qiáng)吸附力。
4.從除銹槽取出籠骨放入磷化槽進(jìn)行磷化處理，意圖是增強(qiáng)袋籠外表的粘合力。
5.將處理好的袋籠放入烤箱，溫度設(shè)為$2100℃，進(jìn)行20-30分鐘的烘干，意圖除掉袋籠上的水份，堅(jiān)持袋籠本體的枯燥。
6.取出袋籠，將調(diào)制好的有機(jī)硅均勻的噴涂在袋籠外表。涂層厚度在60μm～100μm。
7.將噴涂好的袋籠放入烤箱，溫度設(shè)為$2220℃，進(jìn)行120分鐘的烘烤。之后堅(jiān)持$2200℃，進(jìn)行30分鐘的熱定型。將袋籠自然冷卻，即完成了袋籠有機(jī)硅噴涂工藝。
8.有機(jī)硅粘合力強(qiáng)的厚度在60-70μm之間。
題-1.png)
